Naši vědci se mohou pochlubit dalším úspěchem – nově zapsaným užitným vzorem s názvem "Sestava pro měření stavu předpjaté výztuže mostních konstrukcí s využitím vlnovodů", který byl zapsán dne 31.1.2023 na Úřadu průmyslového vlastnictví jako užitný vzor č. 36 800. Kromě vědkyně z naší fakulty (doc. Ing. Monika Manychová, Ph.D.) se na výsledku podílelo i pracoviště Centra dopravního výzkumu (s řešiteli Ing. Josefem Strykem, Ph.D., Ing. Alešem Frýbortem a doc. Ing. Martou Kořenskou, CSc.).

V oblasti inženýrského stavitelství a dopravní infrastruktury je široce používaným materiálem železobeton. V minulém století bylo po celém světě postaveno mnoho mostních objektů z předpjatého betonu, které slouží řadu let. Nejčastější příčinou závažnějších poruch, které mohou vést až ke kolapsu mostu, je koroze předpínací výztuže. Pro diagnostiku stavu předpjaté výztuže in-situ se zatím nepodařilo nalézt žádnou dostatečně spolehlivou nedestruktivní diagnostickou metodu, proto je pro hodnocení stávajícího stavu konstrukce upřednostňována zejména vizuální prohlídka v kombinaci s různými nedestruktivními metodami a kontrolními vrty k výztuži. Tím se otevírají možnosti uplatnění metod, které vyžadují přímý kontakt s výztuží, v našem případě se jedná o metodu nelineární ultrazvukové spektroskopie (dále jen NUS). Přístup k výztuži pro přenos budícího signálu do předpínací výztuže a záznam odezvy na budící signál je umožněn prostřednictvím sond a vlnovodů.

Nutnost přístupu k výztuži na několika místech předurčuje metodu NUS zejména pro specifické uplatnění (umožňují vyhodnocovat nedostupná místa pro jiné metody, místa s velkou krycí vrstvou betonu, nebo stav výztuže v místech, nad nimiž není možné provádět vrty k výztuži).

Podstata technického řešení

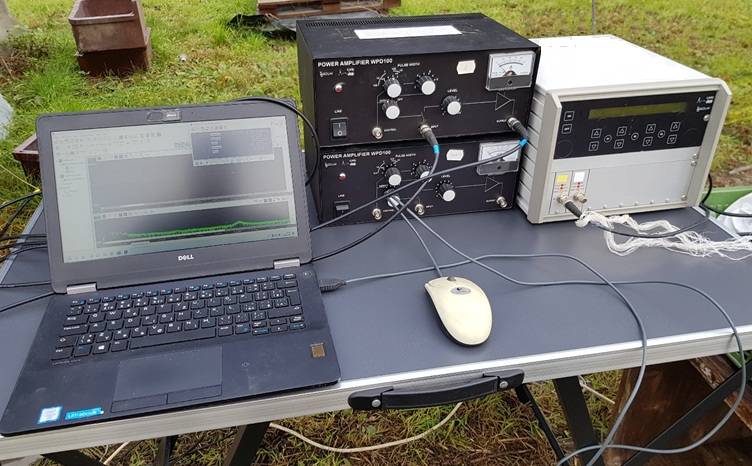

Sestava mimo měřící aparatury sestávající z generátoru harmonického signálu, zesilovačů a filtrů zahrnuje následující prvky:

• sondu pro buzení signálu (budič)
• sondu pro snímání signálu (snímač)
• první vlnovod pro spojení sondy pro buzení signálu s výztuží
• druhý vlnovod pro spojení sondy pro snímání signálu odezvy s výztuží

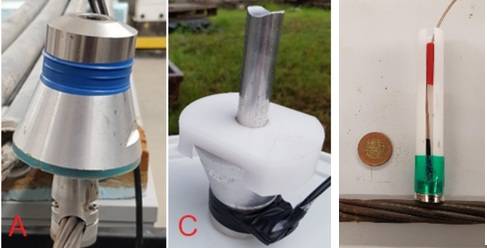

Je možné použít dva typy vlnovodů:

• pro volně přístupnou vnější předpjatou výztuž (objímkové vlnovody)

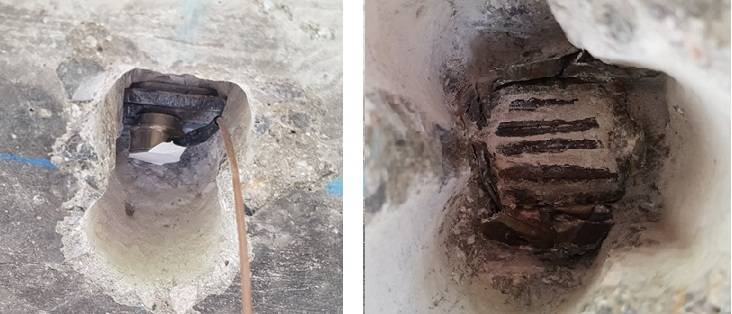

• pro zabudovanou vnitřní předpjatou výztuž vedenou v kanálcích, k níž je přístup pro připojení vlnovodů zajištěn prostřednictvím vrtů (tyčové vlnovody).

Možnost zakoupení licence

Užitný vzor je tímto k dispozici potenciálním zájemcům o zakoupení licence. Licencování standardně probíhá za běžných podmínek a pravidel. Mezi největší výhody sestavy patří možnost uplatnění pro specifické situace, kde není možné použít jiné běžné metody. Předpokládá se, že užitný vzor by mohly využívat firmy zaměřené na provádění diagnistických průzkumů staveb. Výsledek je určen zejména pro provádění podrobného diagnostického průzkumu. Je využitelný pro firmy zabývající se průzkumem a monitorováním železobetonových a předpjatých konstrukcí.

V případě zájmu o využívání se neváhejte obrátit na manažera pro transfer technologií (MTT), který je autorem tohoto článku.
