BD002 - Pružnost a pevnost (cvičení)

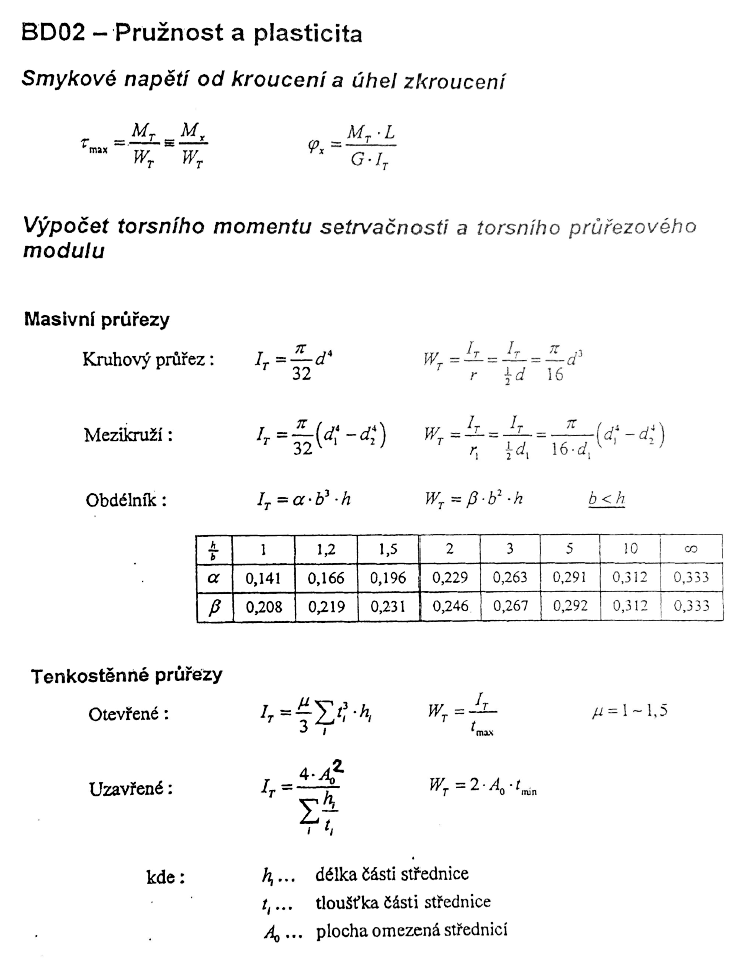

Informace k předmětu:
Vzorové zápočtové příklady:
- Zápočtový test 1/A (Rax=2kN, Raz=19.07kN, Rbz=5.93kN, Mmax=15.63kNm, Gh=-33.3MPa, Gd=67.4MPa)
- Zápočtový test 1/B (Rax=2kN, Raz=7.93kN, Rbz=17.07kN, Mmax=8.88kNm, Gh=-37.3MPa, Gd=16.3MPa)
- Zápočtový test 1/C (Rax=2kN, Raz=7.13kN, Rbz=17.87kN, Mmax=18.7kNm, Gh=-34.8MPa, Gd=77.9MPa)
- Zápočtový test 1/D (Rax=2kN, Raz=19.06kN, Rbz=5.94kN, Mmax=21.6kNm, Gh=-93.1MPa, Gd=46.2MPa)
- Zápočtový test 1/E (Rax=2kN, Raz=20.5kN, Rbz=9.5kN, Mmax=10.26kNm, Gh=-18.6MPa, Gd=15.3MPa)
- Zápočtový test 1/F (Rax=2kN, Raz=21kN, Rbz=9kN, Mmax=11.15kNm, Gh=-17.12MPa, Gd=21.56MPa)
- Zápočtový test 1/G (Rax=0kN, Raz=12.4kN, Rbz=19.6kN, Mmax=18.41kNm, Gh=-31.59MPa, Gd=31.62MPa)
- Zápočtový test 1/H (Rax=-2kN, Raz=31.33kN, Rbz=18.67kN, Mmax=34.03kNm, Gh=-63.4MPa, Gd=78.8MPa)

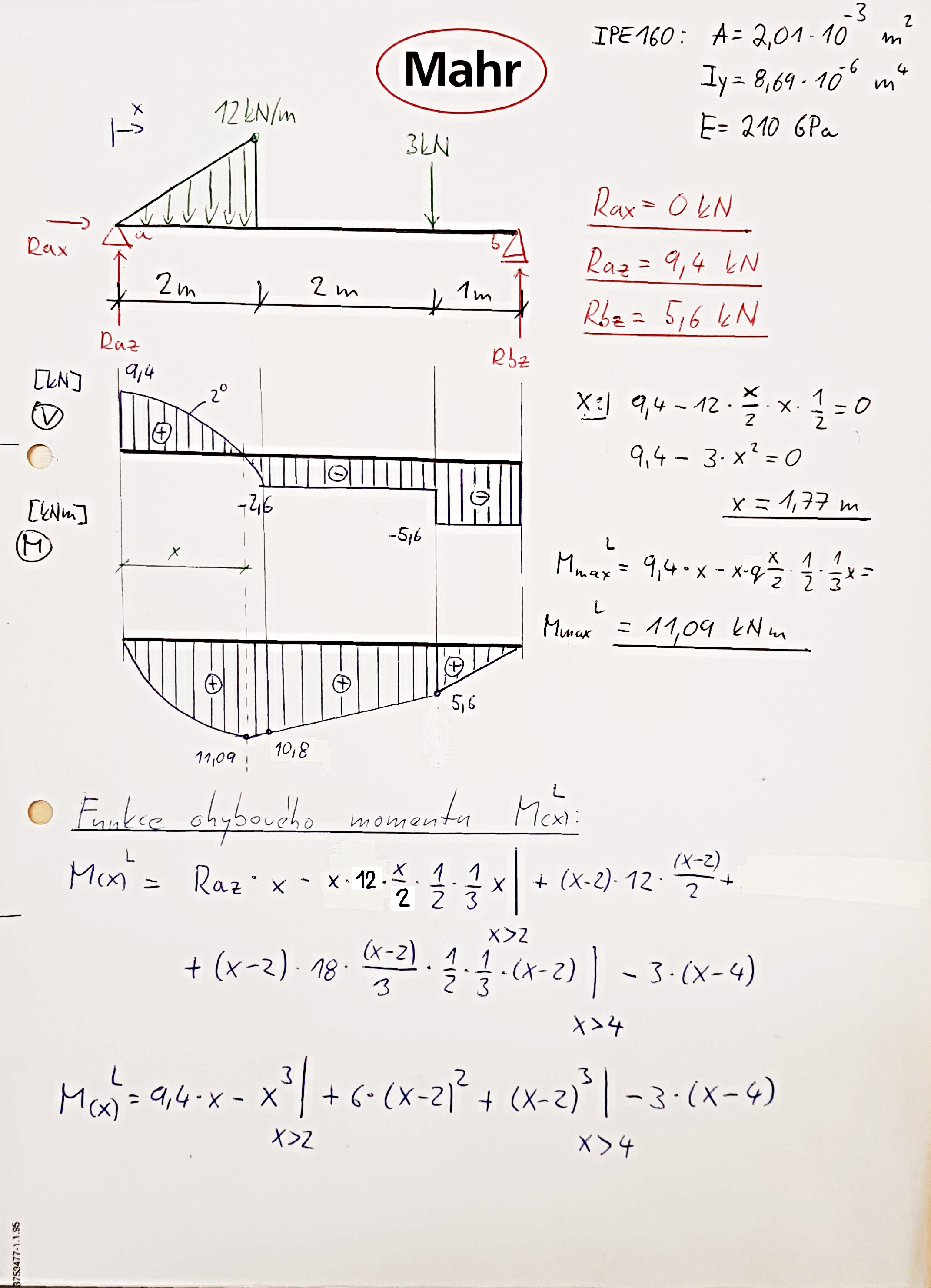

- Zápočtový test 1/I (Raz=9.4kN, Rbz=20.6kN, Rbx=1kN, Mmax=20.54kNm, Gh=-84.58MPa, Gd=68.31MPa)
- Zápočtový test 1/J (Raz=49.3kN, Rbz=27.7kN, Rbx=0kN, Mmax=56kNm, Gh=-26.9MPa, Gd=65.8MPa)
- Zápočtový test 1/K
(Rax=2kN, Raz=26.2kN, Rbz=11.3kN, Mmax=20.68kNm, Iyt= 7.2656e-5, Gh=-37.628MPa, Gd=30.673MPa)
- Zápočtový test 1/L
(Rax=-2kN, Raz=15.47kN, Rbz=9.53kN, Mmax=13.61kNm, Iyt= 3.6380e-5, Gh=-25.445MPa, Gd=56.877MPa)
- Zápočtový test 1/M
(Raz=27.93kN, Rbx=0kN, Rbz=35.07kN, Mmax=32.00kNm, Iyt= 5.901e-5, Gh=-96.201MPa, Gd=44.766MPa)
- Zápočtový test 1/N
(Rax=5kN, Raz=28kN, Rbz=9.5kN, Mmax=15.94kNm, Iyt= 5.31667e-5, Gh=-38.98MPa, Gd=26.98MPa)
- Mohrova analogie příprava

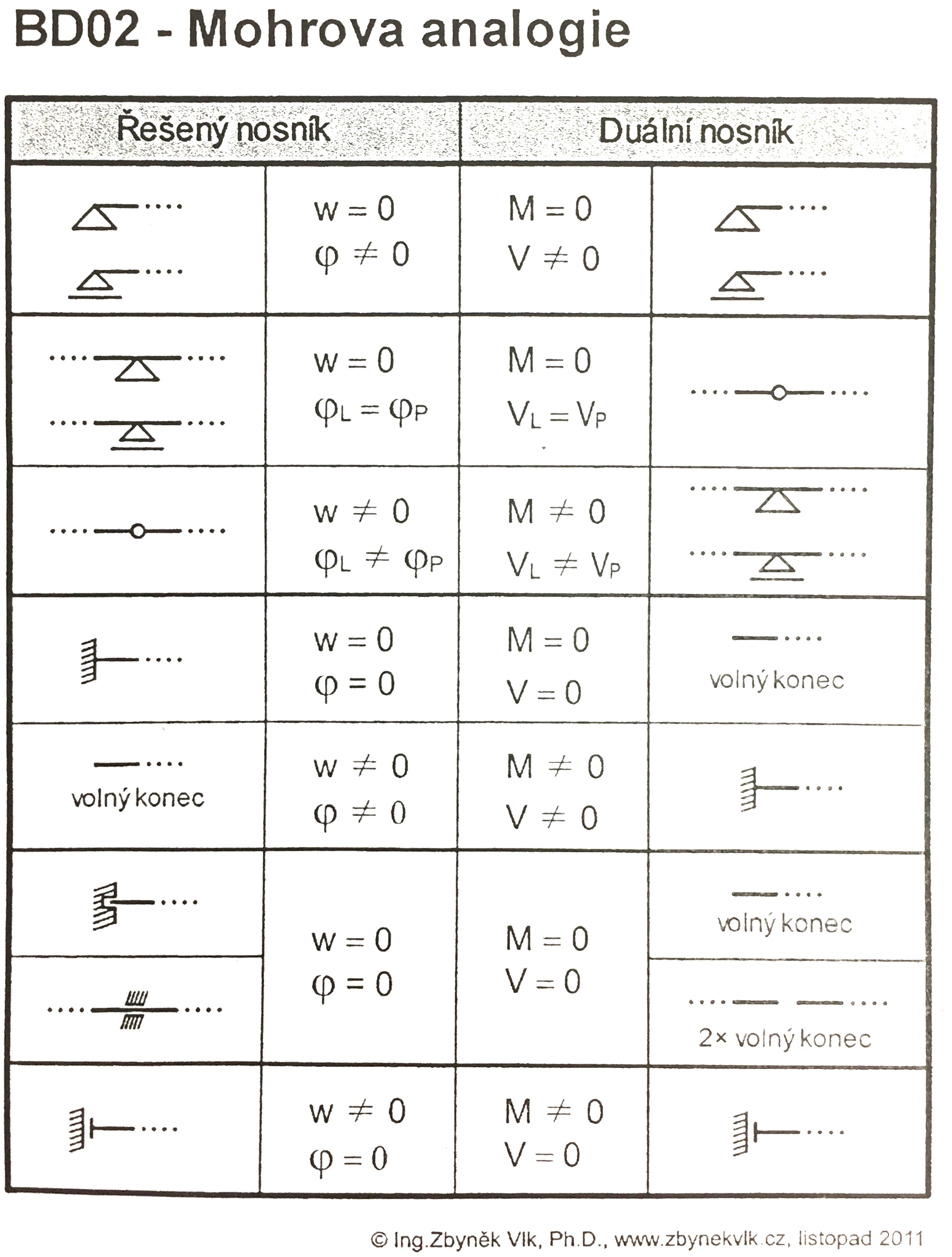

- Mohrova analogie tabulky (© Ing. Zbyněk Vlk, Ph.D.)

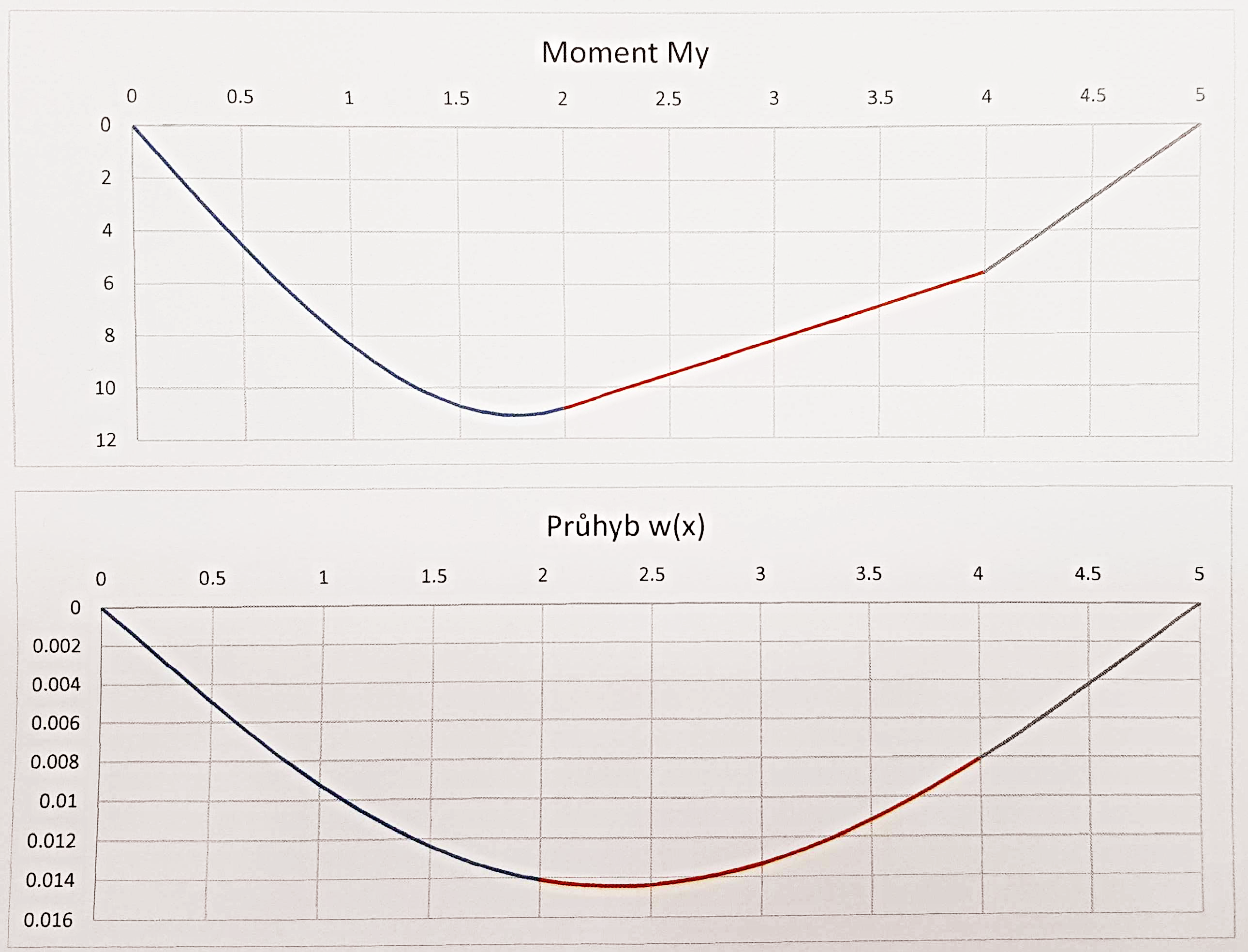

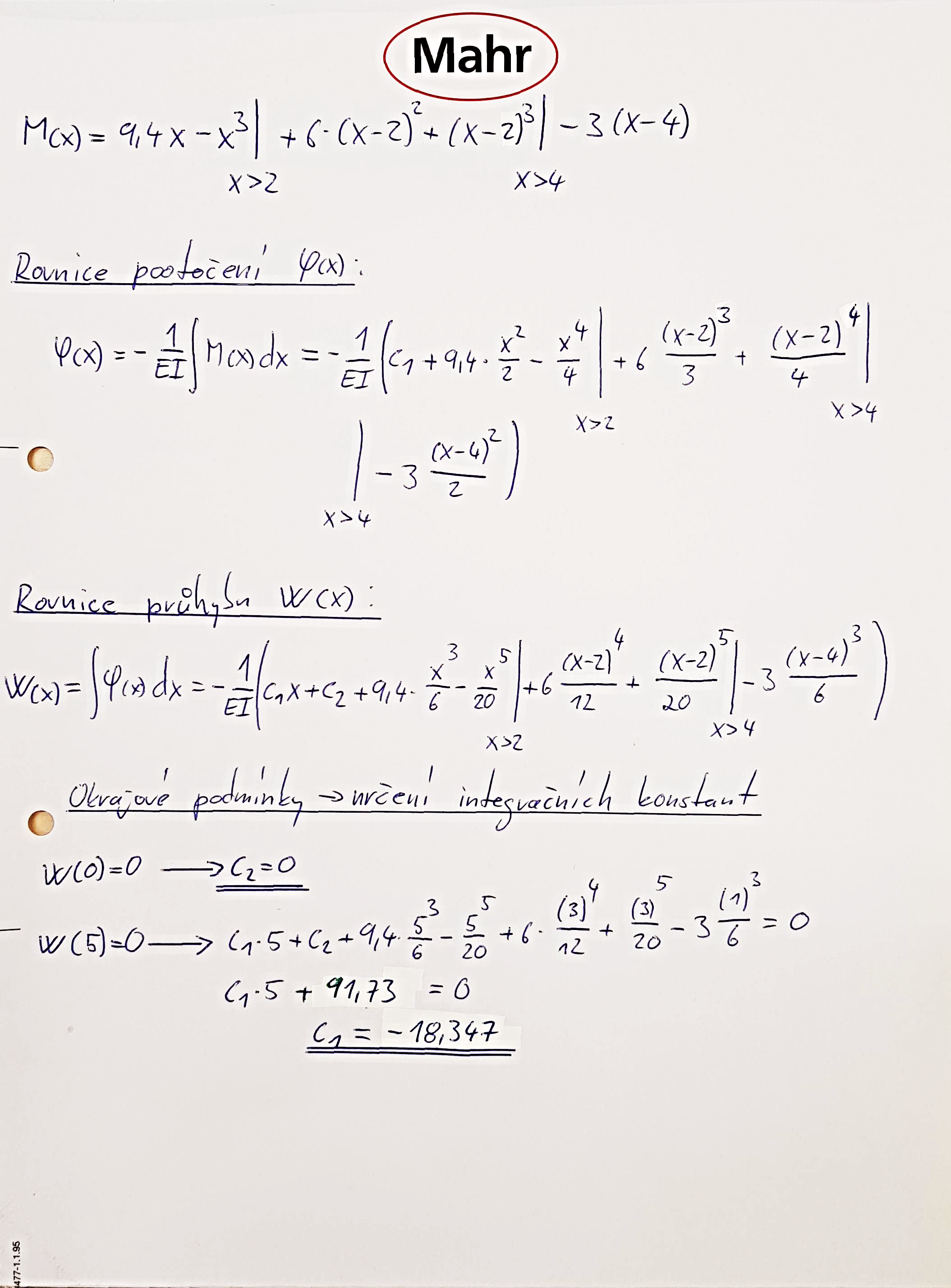

- Clebschova metoda 1,
2, 3
- Zápočtový test 2/A (fi,a=7,5mrad; fi,b=-5,7mrad; w,c=7,9mm dolu)
- Zápočtový test 2/B (fi,b=-8,8mrad; fi,c=-3,3mrad; w,b=14,7mm nahoru)
- Zápočtový test 2/C (fi,a=6,4mrad; fi,b=-6,8mrad; w,c=10,8mm dolu)
- Zápočtový test 2/D (fi,a=14,3mrad; fi,c=4,4mrad; w,a=31,8mm nahoru)
- Zápočtový test 2/E (w(l/2)=0.167m dolu)
- Zápočtový test 2/F (w(l/2)=0.663m dolu)
- Zápočtový test 2/G (w(l/2)=0.251m dolu)
- Zápočtový test 2/H (w(l/2)=0.314m dolu)
- Zápočtový test 2/I
(fi(a)=8.577mrad, w(c)=-13.456mm (nahoru))
- Zápočtový test 2/J
(fi(b)=4.907mrad, w(c)=13.841mm (dolu))
- Zápočtový test 2/K
(fi(b)=0.001543rad, w(c)=6,653mm (dolu), využít okrajovou podmínku w(5)=0 !)
- Zápočtový test 2/L
(fi(b)=-0.009833rad, w(c)=0.020589mm (dolu)
