Svahové lavičky

Přesný název úlohy: vyznačení směru výkopového nebo násypového svahu

Počet členů skupiny: 3 (měřič, 2 figuranti)

Pomůcky: nivelační přístroj, stativ, pásmo, kolíky na stavbu laviček (hřebíky, kladivo), vytyčovací výkres

Specifikace úlohy: slouží k vyznačení svahu výkopu nebo násypu v daném poměru 1:m při realizaci zemních prací. Vyznačíme obrysy výkopového nebo násypového tělesa.

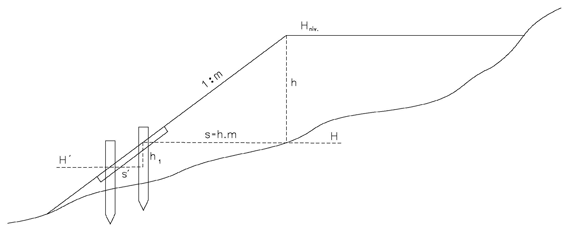

Postup vytyčení: svahové lavičky se používají například při realizaci rovin (vodorovných nebo skloněných) nebo při tvorbě zemního tělesa komunikace. Z projektu známe výšku nivelety a sklon 1:m násypového (výkopového) tělesa. Úkolem je určit tvar a patu násypu (výkopu) pomocí laviček. Ze známého převýšení h vypočítáme vodorovnou vzdálenost s = h . m (viz obr.). Vytyčením této vzdálenosti od hrany roviny dostaneme bod, kde zatlučeme první kolík svahové lavičky. Na tomto kolíku pomocí nivelačního přístroje vytyčíme výšku H = H_niv. – h (viz Vytyčení výšky bodu), tím dostaneme první bod spojnice svahu. Do vzdálenosti s´ = 0,5 m. ve stejném směru zatlučeme druhý kolík svahové lavičky. Ze vzdálenosti a sklonu vypočteme hodnotu převýšení h1 = s´ / m. Nivelačním přístrojem opět vytyčíme na kolíku výšku H´ = H_niv. – h – h₁. Spojnice bodů na obou kolících udává směr svahu násypu. Tyto body spojíme laťkou tak, aby horní hrana latě realizovala směr svahu.
Výkopová lavička je vytvořena obdobným postupem s tím rozdílem, že lavičku realizujeme až za patou výkopového svahu.

Výsledná přesnost: závislá na přesnosti použitého přístroje, řádově centimetry
