BOA017 - Kov a konstruční sklo v nosných konstrukcích budov

Podklady do cvičení:

Podklady do cvičení z Kovu a skla stahujte zde. Ideální je tisk do brožury. Návrh a posouzení trapézového plechu sloužícího jako bednění pro betonovou desku spřaženou s ocelovou stropnicí. Výpočet ideálního průřezu spřaženého ocelobetonového nosníku.

Vzorové výkresy do cvičení z Kovu a skla:

• Dispozice administrativní budovy

• Dispozice nosné ocelové konstrukce

• Výrobní výkres výseku ztužidlové vazby a směrné detaily

K zápočtu:

Zadání semestrálního projektu bude rozdáno na prvním cvičení, pokyny k jeho vypracování budou postupně udíleny v průběhu celého semestru. Podmínkou udělení zápočtu je pravidelná docházka a průběžná práce na projektu (tím se mají na mysli i průběžné konzultace).

Doporučená literatura:

KARMAZÍNOVÁ, M., PILGR, M.: Ocelové konstrukce vícepodlažních budov. Pomůcka pro cvičení, Akademické nakladatelství CERM, Brno, 2004

LEHAR, F., OPATŘIL, J.: Ocelové skelety budov, SNTL, Praha 1971

KOZÁK, J., GRAMBLIČKA, Š., LAPOS, J.: Spriahnuté a kombinované oceľobetónové konštrukcie pozemných stavieb. Bratislava 2000

MAREK, P. a kol. Kovové konstrukce pozemních staveb, SNTL / ALFA, Praha, 1985

FERJENČÍK, P. a kol.: Navrhovanie oceľových konštrukcíí, 1. časť + 2. časť, ALFA Bratislava / SNTL Praha, 1986

ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí

ČSN EN 1991-1-1 Eurokód 1: Zatížení konstrukcí – Část 1-1- Obecná zatížení – objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb

ČSN EN 1991-1-3 Eurokód 1: Zatížení konstrukcí – Část 1-3 - Obecná zatížení - Zatížení sněhem

ČSN EN 1991-1-4: Eurokód 1: Zatížení konstrukcí – Část 1-4 - Obecná zatížení - Zatížení větrem

ČSN EN 1991-1-6: Eurokód 1: Zatížení konstrukcí – Část 1-6 - Obecná zatížení - Zatížení během provádění

ČSN EN 1993-1-1 Eurokód 3: Navrhování ocelových konstrukcí – Část 1-1: Obecná pravidla a pravidla pro pozemní stavby

Milan Pilgr: Kovové konstrukce. Podklady pro navrhování prvků ocelových konstrukcí [online]. Brno: 2018, 700 s. (přejít)

Výroba a montáž ocelových konstrukcí vícepodlažních budov:

Stavba vícepodlažní budovy nemocnice zde - od 1:45 montáž průvlaků a stropnic, od 4:05 vztyčování sloupů, od 6:18 pokládka trapézů, od 8:50 další montáže. Tady je samá ocelařina.

Výroba trapézových plechů: válcování za studena, ohýbání za studena

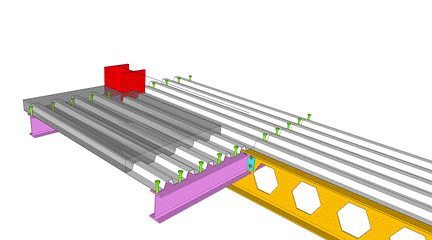

Připevnění trapézového plechu na stropnici: spřahovacím trnem (od 1:22); samovrtným šroubem (TEX); závitotvorným šroubem; nastřelovacím hřebem

Spřažená ocelobetonová stropní konstrukce Deltabeam klikni.

Stavba Burdž Chalífa - nejvyššího mrakodrapu světa.

Výroba prolamovaného nosníku - klik klik.

Dokument Empire State Building - New York.

Dokument Freedom Tower (Věž svobody / Ground Zero / 1 WTC) - New York.

Dokument Taipei 101 - Tchai-wan.

Dokument Šikmá věž (Capital Gate) - Abú Zabí.

Fotogalerie:

Všechny odkazy vedou na stejné místo
