Výuka
v terénu pro stavební obory 10.4
- 14.4.
2006 – skupina č.2
- kruh 1E6
1.
Lokalita
Měření bude probíhat v prostoru Kraví Hory
(viz.mapa)
2.
Polygonový pořad
- zaměření polygonového pořadu
- výpočet souřadnic jednotlivých polygonových bodů v místní souřadnicové soustavě
- měření délek polygonových stran = pásmo (2x dle pravidel měření délek pásmem z kopce,)
- měření vodorovných směrů = teodolit (zaměřte osnovu směrů na každém polygonovém bodě v 2 skupináach, odečítejte na 0.002g )
- volba souřadnicového systému (počáteční bod polygonového pořadu bude mít souřadnice (Y,X)=(1000.00, 5000.00) a osa X bude rovnoběžná se směrem výchozí strany)5001-5002
-
porovnání úhlové odchylky s její mezní hodnotou (vnější
úhly uzavřeného obrazce
, vnitřní úhly uzavřeného obrazce
-
porovnání polohové odchylky s její mezní hodnotou
n = počet polygonových bodů, s= délka polygonové strany
3.
Nivelace
-
výšky výchozích nivelačních bodů budou zadány po překontrolování
naměřeného převýšení
-
zaměřte nivelační pořad pro ověření správnosti výšek nivelačních
značek (technická nivelace) pořad NZ -
TB
-
zaměřte výšky všech polygonových bodů
(technická nivelace, polygonové
body budou představové body nivelačního pořadu)
-
mezní výšková odchylka
R-délka nivelačního pořadu
4.
Tachymetrie
- proveďte tachymetrické zaměření oblasti zadané polygonovým pořadem s přesahem minimálně 15 vně obvodu polygonového pořadu.
- před měřením na stanovisku zaměřte výšku přístroje
- před měřením podrobných bodů proveďte orientace na sousední polygonové body
-
při podrobném měření vyhotovujte měřický náčrt a kontrolujte
soulad číslování bodů se zápisníkem
5.
Vyhotovení geodetických údajů polygonových bodů
- do předepsaného formuláře proveďte zákres situace nejbližšího okolí polygonových bodů s uvedením minimálně třech zajišťovacích měr potřebných k pozdějšímu nalezení těchto bodů
-
taktéž proveďte potřebný zápis ostatní popisných údajů (YX,
stabilizace apod.)
6.
Trigonometrické určení výšky kostela Sv. Augustýna
-
z bodů 5001 a 5004 proveďte trigonometrické určení výšky
zadaného objektu, přičemž délku základny pro trigonometrii určete ze souřadnic
vypočtených z polygonového pořadu. Určete souřadnice Y,X a Z věže
kostela.
7.
Vytyčení pravoúhlého objektu polární metodou
- vytyčte polární metodou pravoúhlý objekt od zadané strany polygonového pořadu
-
vypočtěte vytyčovací prvky a kontrolní míry (oměrky) pro
kontrolu vytyčení.
Výsledný
elaborát
- složka (jména a označení studijních skupin členů měřické skupiny, školní rok, titulek „Výuka v terénu z geodézie“)
- technická zpráva (úkol, pomůcky, datum, místo, povětrnost, seznam příloh)
- zápisník měřených úhlů a vzdáleností (vypočítaný adjustovaný)
- zápisník pro výpočet souřadnic bodů polygonových pořadů (výpočet souřadnic nových bodů, mezní odchylky, adjustace)

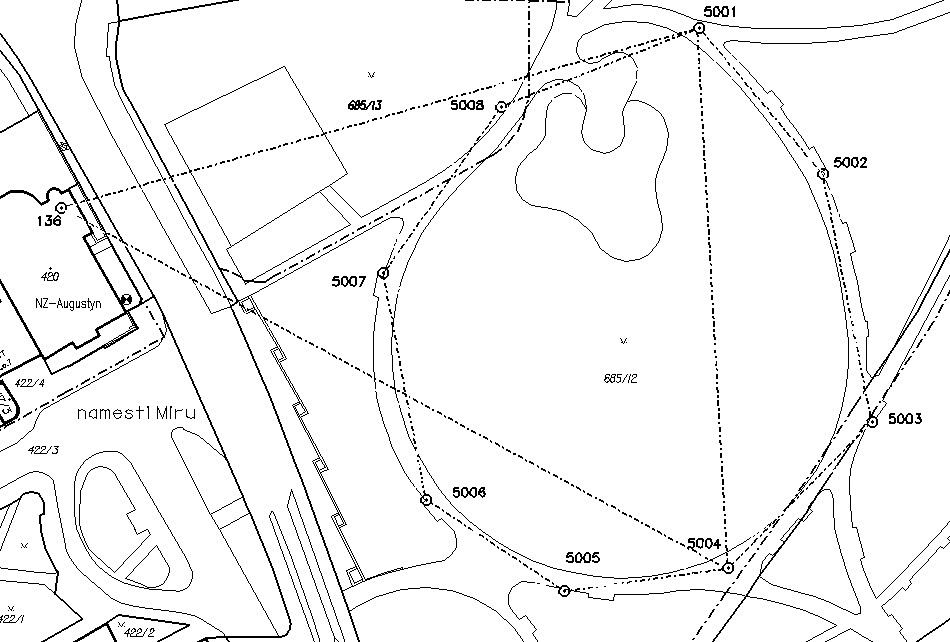

- přehled měřické sítě (zákres polygonového pořadu, vyznačení souřadnicové soustavy, - volba os, zápis měřených veličin – úhly a délky, označení polygonových bodů, vhodné měřítko
- vyhotovení geodetických údajů jednotlivých polygonových bodů (název bodu, souřadnic, místopis, způsob stabilizace apod.)
- tachymetrický zápisník (vypočítaný)
- měřický náčrt (viz skripta geodézie)
- tachymetrický plán (viz skripta geodézie)

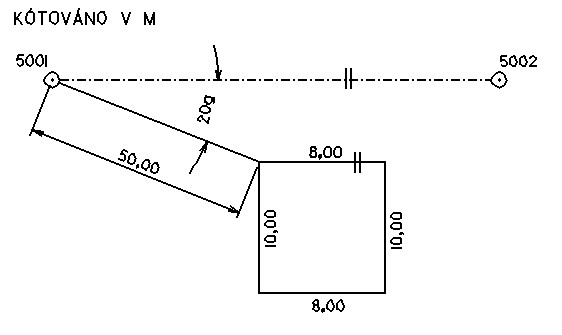

- vytyčovací náčrt pravoúhlého objektu (zákres objektu a měřické sítě s vyznačením vytyčovacích prvků a parametrů kterými byl objekt zadán, tabulka s číselnými hodnotami vytyčovacích prvků, hodnoty oměrek pro kontrolu vytyčení)
- výpočet trigonometrie (výpočet souřadnic kostela protínáním vpřed z úhlů, vypočtěte výšku kostela, vyhotovte přehledný náčrt situace s uvedením měřených a vypočtených údajů.
