VUT, FAST, ústav TZB

Příklady grafických řešení - cvičení Vzduchotechnika IV. S

Cvičení č. 4 a 5

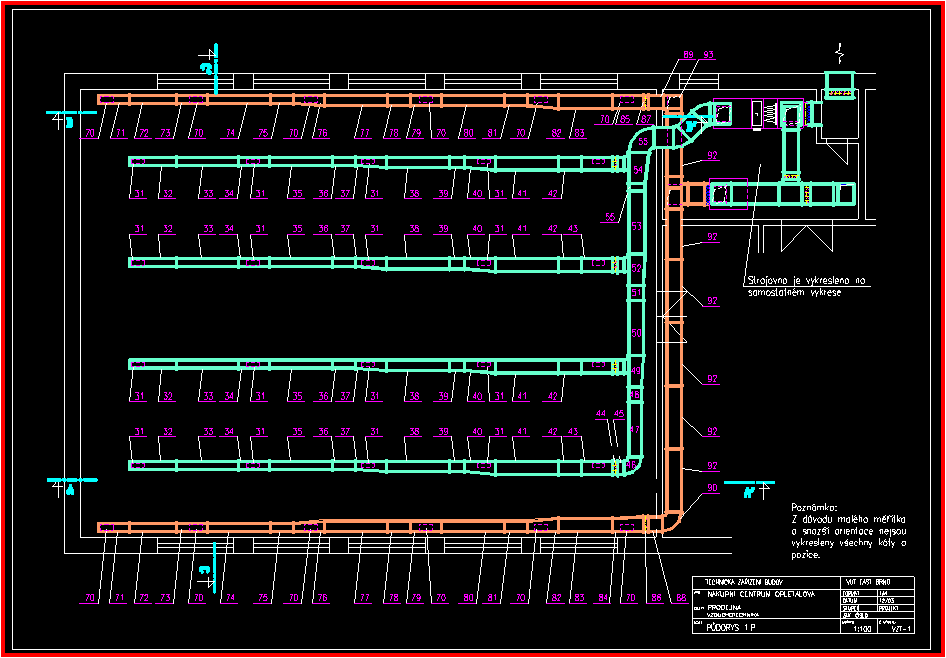

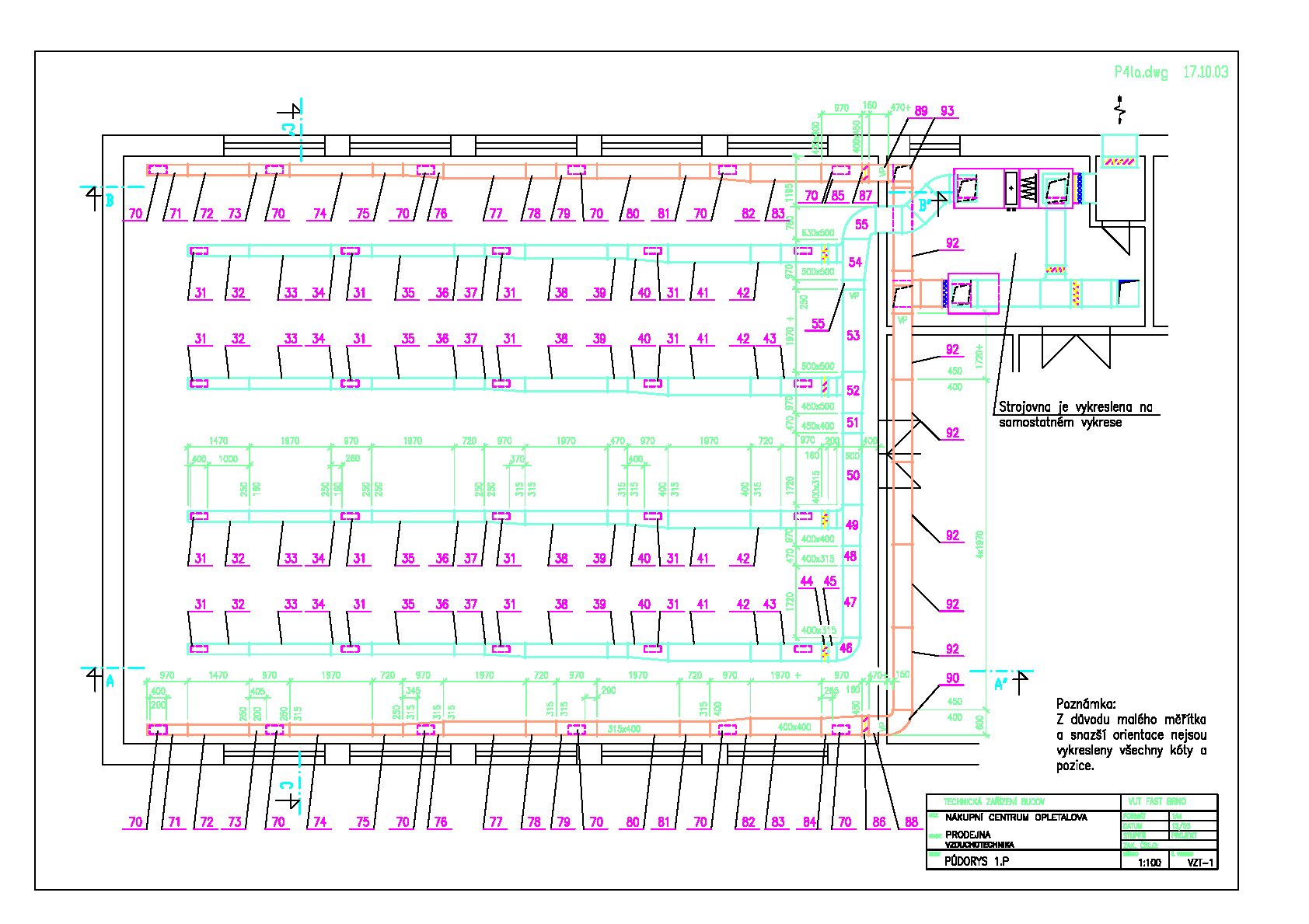

Nucené větrání, TV – Půdorys distribuční sítě - var. A - výkres č. 1. Koncové prvky - vyústky

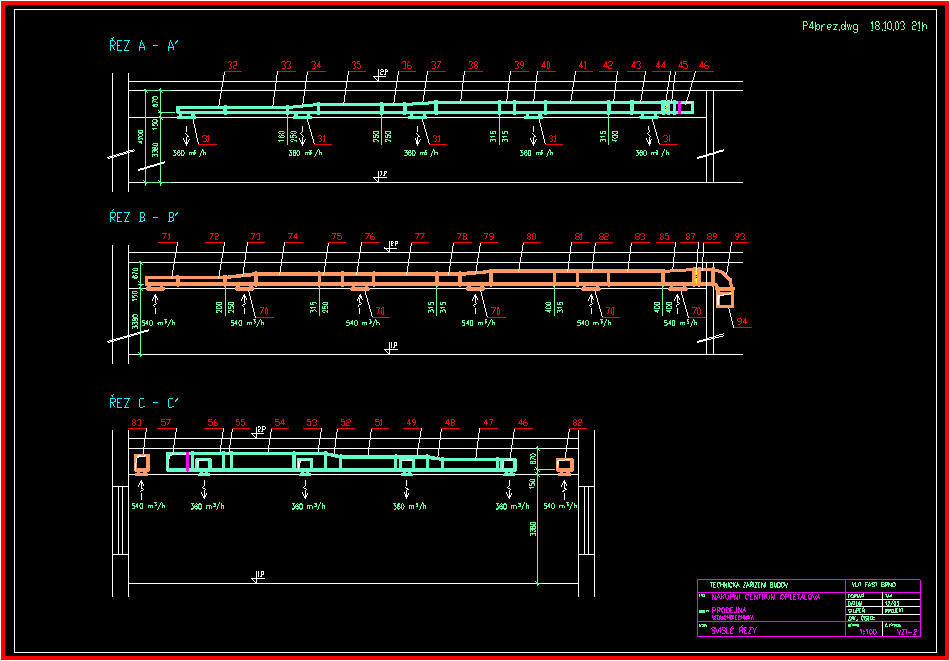

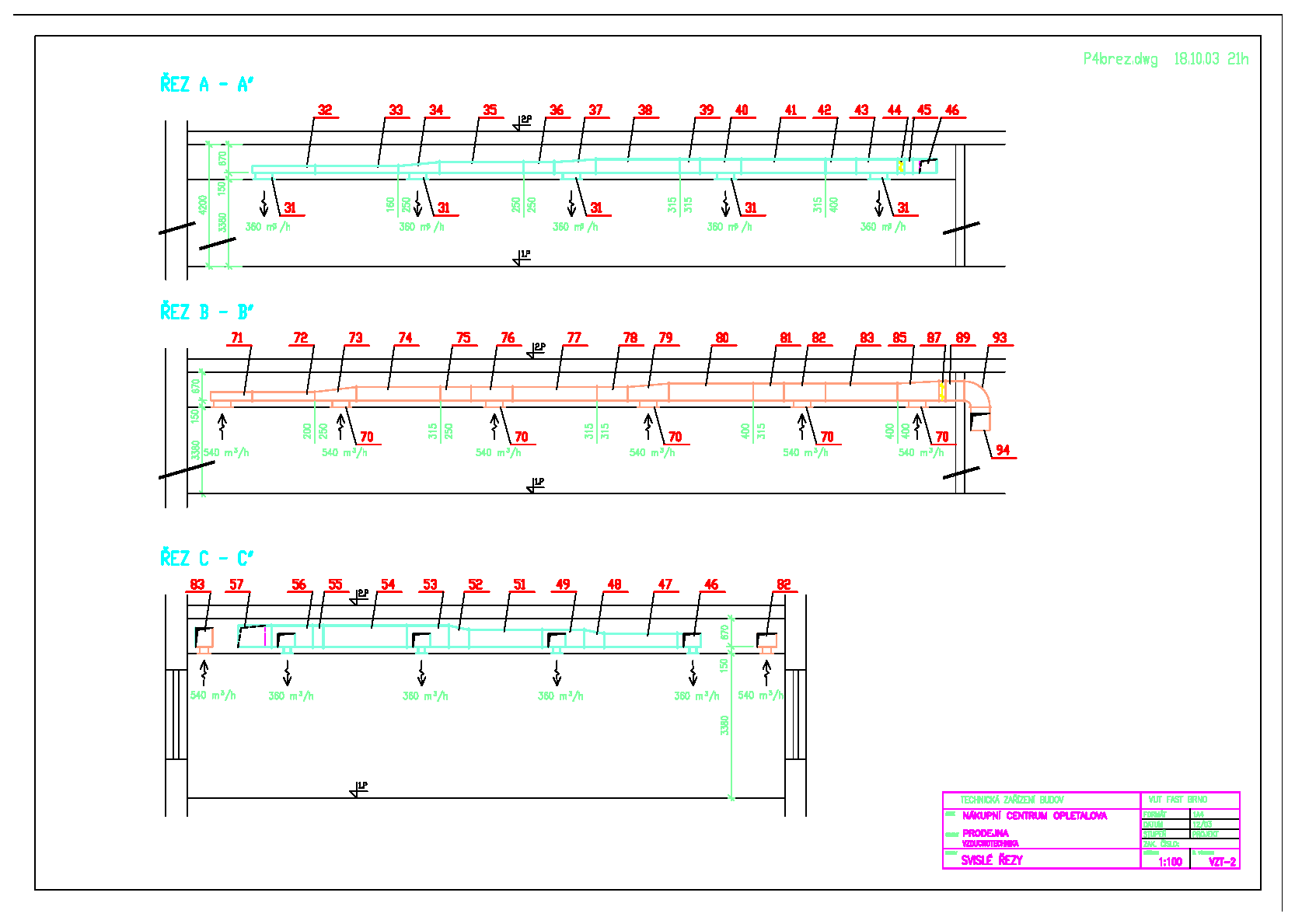

Nucené větrání, TV – Svislé řezy distribuční sítě - var. A - výkres č. 2. Koncové prvky - vyústky







GG/10/03
