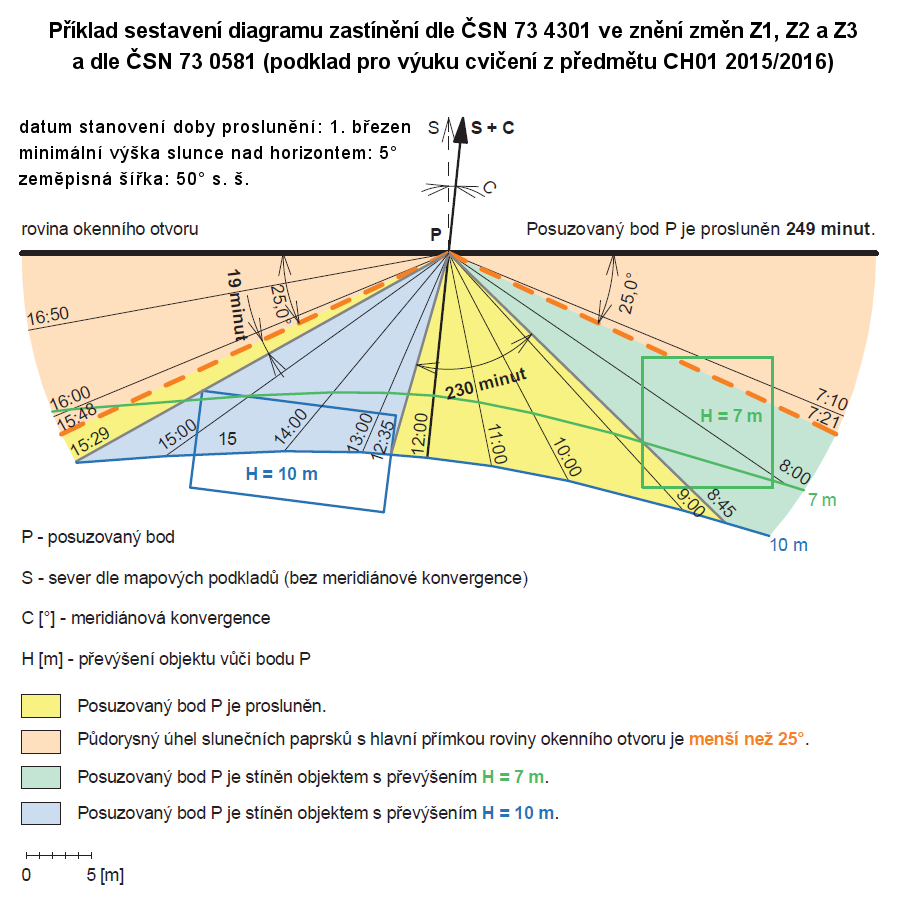

Diagram zastínění zobrazuje půdorysy slunečních paprsků dopadajících do posuzovaného bodu v průběhu dne. Diagram zastínění zobrazený níže je sestrojen pro Českou republiku (50° severní šířky) pro datum 1. březen dle normy ČSN 73 4301 ve znění platném dle změn Z1, Z2 a Z3 a dle ČSN 73 0581.
Požadavky na proslunění obytných místností, postup sestrojení diagramu zastínění a určení doby proslunění byly vysvětleny ve cvičení a jsou také uvedeny například ve studijních oporách k předmětu CH01.
