Kód předmětu: BH03
Název předmětu: Pozemní stavitelství II (S)
Rozsah předmětu a způsob ukončení: z/zk-2/2
Počet kreditů: 5
Semestr: zimní 2008/2009
Koordinátor: Ing.
Věra Maceková, CSc.
Harmonogram
– cvičení:
01. Půdorys podzemního podlaží (uvažovat vstup z mezipodesty). M 1:50
Pohled – umístění oken PP M 1:100
Kreslení dle ČSN 01 3420
02.-03. Osazení objektu do terénu. Studie:
polohové a výškové osazení do zvolené situace. Použít jen mírné převýšení
(max.o
Situace. Komplexní vypracování včetně terénních a povrchových úprav, inženýrských sítí, zeleně, vybavenosti na pozemku. M 1:200
04.-06. Schodiště: zásady zakreslování, návrh ( 4-6 podlažní objekt).
Výkres: 4 půdorysy schodišťového prostoru, příčný řez celým objektem, bez střechy, základy a výkopy budou doplněny v 11. týdnu M 1:50
.
Detaily schodišť (kovové, dřevěné, žb. montované, žb .monolitické – v návaznosti na stropní konstrukci z I. roč.). Každý student zpracuje ve dvou variantách (jedna vždy železobetonová) dva detaily – nástupní a ukončující stupeň v rameni, včetně pohledu na další rameno a kotvení zábradlí. M 1:10
Zakreslení schodiště do výkresů tvaru a sestavy dílců - doplnit do výkresů z II.roč.
07. Studie montovaného (monolitického) skeletu (část půdorysu stropní konstrukce 3x2 pole): výkres sestavy dílců (výkres tvaru), včetně specifikace prvků a jejich hmotností, M 1:50
Svislý řez (4-6 podlaží), včetně obvodového pláště (předsazený, polozapuštěný nebo zavěšený) M 1:100
Na zadání se bude pokračovat ve 11. týdnu.
08.
Návrh
základových konstrukcí:
Výpočet základových pasů bytového domu (min 4 podlaží).
Výkres základů. Na výkrese bude půdorys, podélný řez základy a v příčném směru sklopené průřezy základů M 1:50
09. Půdorys výkopů bytového domu.
Výkres výkopů. Na výkrese bude půdorys, podélný řez výkopy a v příčném směru sklopené průřezy výkopů. M 1:50
10. Výpočet
základových patek skeletu: návrh a výpočet železobetonové patky.
Výkres základů. Na výkrese bude
půdorys základových patek, podélný a příčný řez. (V půdoryse můžete použít
zjednodušené zakreslení dle normy ČSN 01 3420). M 1:50 (1:100)
11. Výkres výkopů. Na výkrese bude půdorys
výkopů základových patek, podélný a příčný řez. M 1:50 (1:100)
Do příčného řezu schodištěm a do řezu
skeletem doplnit základy a výkopy!
12. Do příčného řezu schodištěm bytového domu doplnit skladbu hydroizolace, návrh skladby podlah.
Studie detailů-návrh plovoucí podlahy pro koupelnu a obývací pokoj.
Kompletace výkresů.
13. Zápočet.
(Nutno dodržet zápočtový týden!)
Provedení výkresů:
v některém kreslícím programu s doložením studií pro kreslení. Je možno
kreslit i ručně tužkou na kancelářský, kladívkový papír (tuší na pauzovací
papír). Detaily kresleny od ruky.
Odevzdání výkresů vždy v obálce, formát A2 (event.
složeno naA4).
Literatura
Matoušková,D. Pozemní stavitelství I., VUT Brno, 1993,
Matoušková,D. Pozemní stavitelství II.,VUT Brno, 1995,
Matoušková,D.,Solař,J. Pozemní stavitelství I., VŠB Ostrava 2005,
Maceková,V.,Vlček,M. Zakládání staveb, ERA Brno 2004,2006
Maceková,V a kol. Pozemní stavitelství II, M01, 02, 03, CERM, Brno, 2007
Maceková,V a kol. Pozemní stavitelství II, M01, 02, 03, intranet VUT FAST
Fajkoš,A. Ploché střechy, CERM Brno 2002,
Matějka,L. Studijní opory pro kombinované studium, BH05-Šikmé a strmé střechy, Brno 2005
ČSN 73 4301 Obytné budovy, 2004
Zakreslování:
Klimešová, J. Studijní opory M01- Nauka o pozemních stavbách, Brno 2005, i na intranetu.
ČSN 01 3420 Výkresy pozemních staveb- Kreslení výkresů stavební části, 2004
Září 2008
ZADÁNÍ
 |
 |
 |

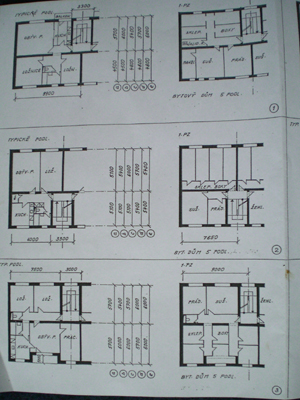

1-3 A-E |

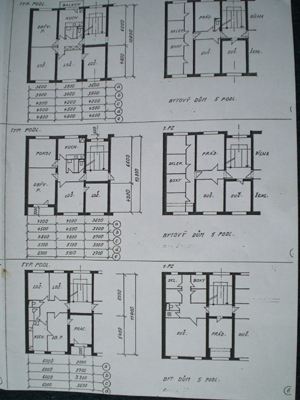

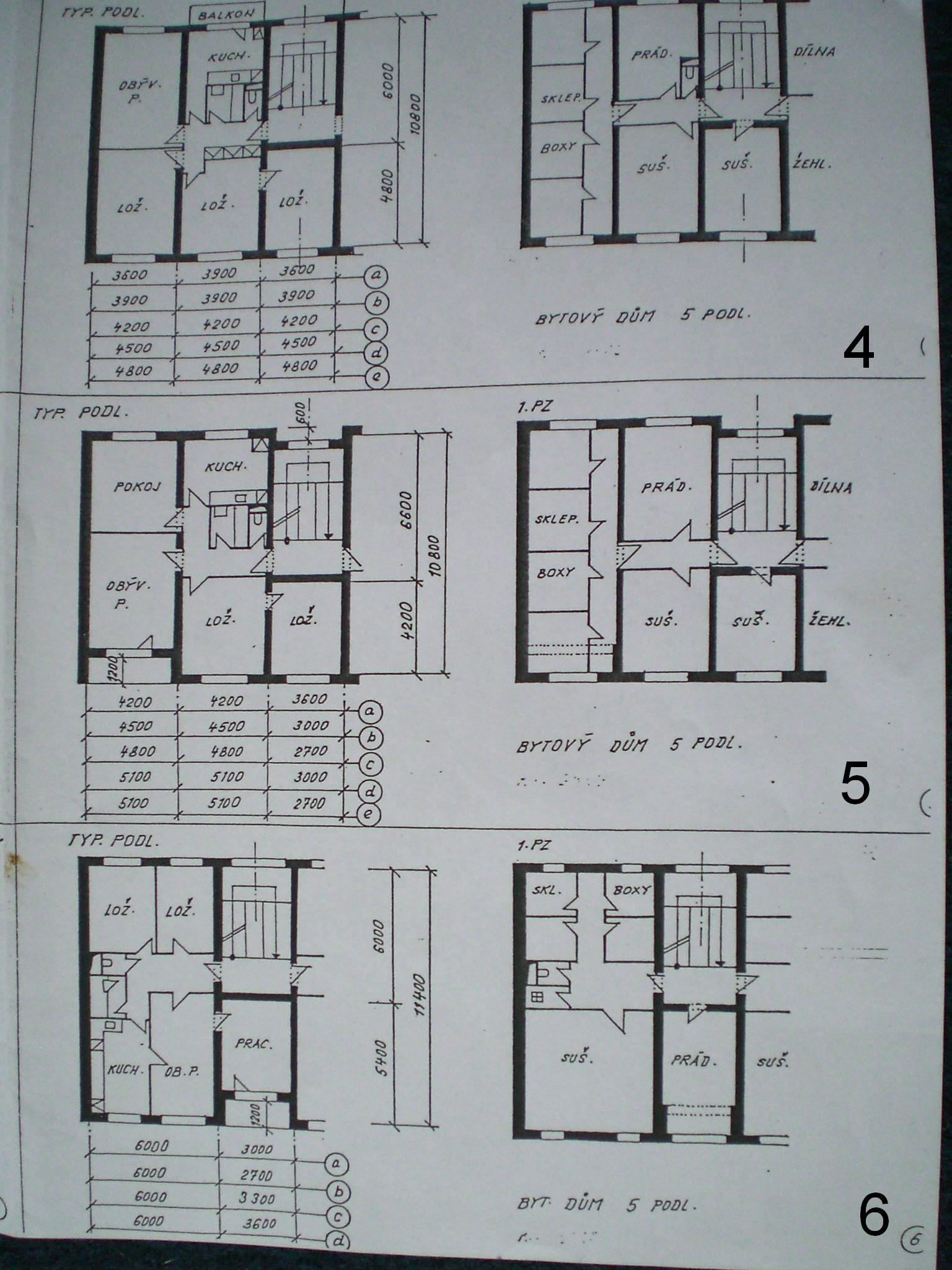

4-6 A-E |

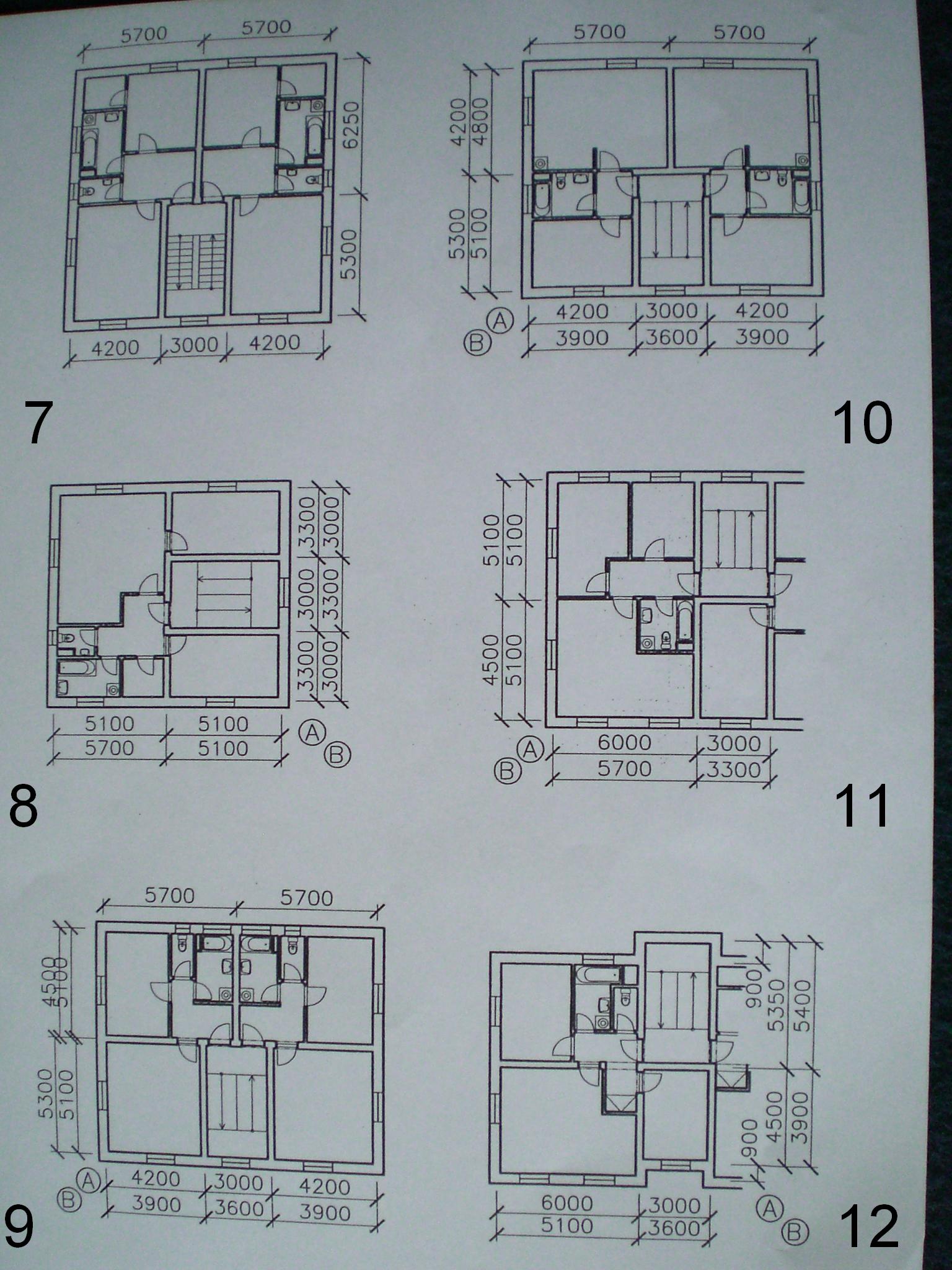

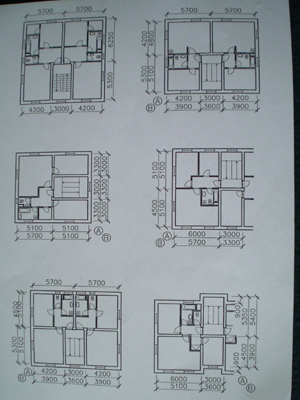

7-12 A,B |
