"Poznámky" (Annotative)

Od AutoCADu verze 2008 mohou entity, jejichž velikost na papíře nezávisí na měřítku výkresu, mít přiřazenou vlastnost měřítko poznámky (annotative scale). Tyto objekty lze souhrně nazývat objekty s poznámkou.

Přiřadit měřítko poznámky můžeme entitám typu:

Použití poznámek

Hlavní výhodou poznámek je možnost zadávání velikosti jmenovaných entit tak, jak je chceme vidět na papíře. Odpadají tak starosti s přepočítáváním velikosti textů pro určitá měřítka vykreslování, nastavování několika kótovacích stylů pro různá měřítka, změna měřítka čar příkazem LTSCALE, … Podle nastaveného měřítka poznámky se nám zobrazují příslušné entity ve výřezech a ve správných velikostech (včetně správného nastavení typu čar).

Nastavení měřítka poznámky

Aktuální měřítko poznámky se zobrazuje ve stavovém řádku vpravo . Všem kresleným poznámkovým objektům se tak přiřazuje aktuálně nastavené měřítko poznámky. Jeden objekt může obsahovat několik měřítek. To ale z praktických zkušeností silně nedoporučuji, jelikož se tak výkres stává nepřehledným. Proto je vhodné mít trvale vypnuté automatické přiřazování poznámek . Ikona značí, jestli v modelovém prostoru chceme vidět všechny objekty nezávisle na měřítku poznámky nebo pouze objekty s aktuálně nastaveným měřítkem. Doporučuji ikonu mít trvale aktivní, jelikož je vhodné vidět všechny objekty v modelovém prostoru.

Pokud chceme zjistit, jaké měřítko má entita, můžeme se podívat do vlastností vybrané entity (podokno vlastností se aktivuje klávesovou kombinací ctrl + 1) . Stisknutím tlačítka se zobrazí seznam všech měřítek přiřazených vybranému objektu. V seznamu poznámek se může libovolně měnit měřítko. Ale měla by tam zůstat pouze jedna hodnota měřítka z již dřívě uvedených důvodů (čistota výkresu). Pokud tedy časem kreslič dospěje ke změně měřítka vybraných objektů, nemůsí entitu mazat a znovu kreslit s jiným nastaveným měřítkem, ale tuto změnu lze provést ve vlastnostech entity. Je to trochu zdlouhavý způsob, proto jsem vytvořil příkaz MH (v sekci LSP General ), který maže všechna měřítka objektu a přiřadí mu pouze aktuálně nastavané měřítko.

Vytvoření objektu s poznámkou

Abychom mohli s měřítky poznámky pracovat, objekt musí ve vlastnostech obsahovat poznámku. To zjistíme buď ve vlastnostech entity nebo při přejetí myší přes objekt se zobrazí .

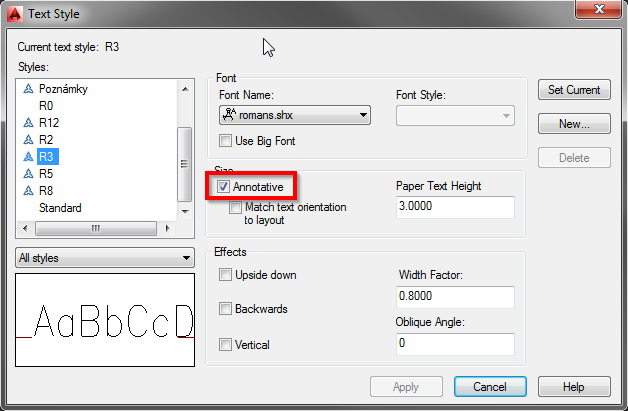

Pokud chceme vytvořit objekt s poznámkou (text, kótu, multiodkaz), musíme použít styl se zapnutými poznámkami.

Pro šrafy se poznámka aktivuje v dialogu příkazu (šrafy mohou mít poznámku od verze 2012 myslím).

U bloků se poznámka zapíná v Editoru Bloků v podokně vlastností. Nesmí být ale aktivován žádný výběr v editoru, abyste ve vlastnostech měli správný výběr možností. Pokud se vytváří blok s poznámkou, není vhodné do bloku jako takového vkládat další entity s přiřazenou vlastní poznámkou. To platí například u atributů.
Stručný příklad: Jestliže se vytváří popisovací blok (odkazové bubliny, popisové tabulky, …), je efektivní, aby měl poznámku. Ale texty (nebo atributy) v bloku už vytvářejte bez poznámky (poznámku lze vypnout buď ve vlastnostech vybrané entity, nebo vytvořením "bezpoznámkové" entity), jinak se při vložení bloku do výkresu bude text (nebo atribut) zobrazovat ve špatné velikosti anebo vůbec.

Viditelnost poznámek v rozvržení

Všechny výřezy zahrnují poznámku. Ve výřezu jsou vidět pouze objekty, které mají stejné měřítko poznámky jako má výřez. Pokud se Vám tedy nezobrazují některé entity z modelového prostoru, měřítka ve vlastnotech objektu a výřezu se pravděpodobně neshodují.

Je obvyklé volit meřítko výřezu stejné, jako je měřítko poznámky. Pokud tomu tak není, velikost entit s poznámkou odpovídá násobku poměru měřítka poznámky a měřítka výkresu.
