BE02 Výuka v terénu z geodézie

Lokalita: Kraví hora

Úkoly:

1. Zaměření uzavřeného polygonového pořadu
2. Určení výšek polygonových bodů technickou nivelací
3. Tachymetrické zaměření zadané oblasti
4. Vyhotovení geodetických údajů polygonových bodů
5. Vytyčení pravoúhlého objektu
6. Podélný profil

1. Polygonový pořad

  • zaměření polygonového pořadu
  • výpočet souřadnic jednotlivých polygonových bodů v místní souřadnicové soustavě
  • měření délek polygonových stran = pásmo (2x dle pravidel měření délek pásmem z kopce)
  • měření vodorovných směrů = teodolit (zaměřte osnovu směrů na každém polygonovém bodě v 1 skupině, odečítejte na 0,0020 g )
  • volba souřadnicového systému (počáteční bod polygonového pořadu bude mít souřadnice (Y,X)=(5000,00; 1000,00) a osa X bude rovnoběžná se směrem výchozí strany)
  • porovnání úhlové odchylky s její mezní hodnotou

vnější úhly uzavřeného obrazce

2R(n + 2)- Σw= oω  ≤ Dω= l00 cc

vnitřní úhly uzavřeného obrazce

2R(n-2)- Σw= oω =≤ Dω= l00 cc

  • porovnání polohové odchylky s její mezní hodnotou
    • op ≤ Dp=0.005 + 0.10 m

n = počet polygonových bodů
s = délka polygonové strany

2. Nivelace

  • výšky výchozích nivelačních bodů:

NZ 291.044 m     čepová značka  kostel sv. Augustin
TB 304.261 m     hřebová značka tíhový bod

  • zaměřte nivelační pořad NZ - TB pro ověření správnosti výšek nivelačních značek (technická nivelace)
  • zaměřte nivelační pořad mezi značkami NZ-TB v jehož rámci určíte výšky všech polygonových bodů (technická nivelace, polygonové body budou představové body nivelačního pořadu)
  • mezní výšková odchylka  -  oh [mm] ≤ Dh[mm] = 40.; R - délka polygonového pořadu v km

3. Tachymetrie

  • proveďte tachymetrické zaměření oblasti zadané polygonovým pořadem s přesahem minimálně 2 m vně obvodu polygonového pořadu, minimální počet bodů je 150!
  • před měřením na stanovisku změřte výšku přístroje
  • před měření podrobných bodů proveďte orientace na sousední polygonové body
  • při podrobném měření vyhotovujte měřický náčrt a kontrolujte soulad číslování bodů se zápisníkem
  • po zaměření všech podrobných bodů na stanovisku proveďte záměru na orientační bod

4. Vytyčení pravoúhlého objektu polární metodou

  • vytyčte polární metodou pravoúhlý objekt od zadané strany polygonového pořadu
  • vypočtěte vytyčovací prvky a kontrolní míry (oměrky) pro kontrolu vytyčení

5. Podélný profil (dle zadání na cvičení – v terénu, vyhotovit na mm papír dle daných předpisů)

Výsledný elaborát

  • složka na titulní straně - jména a označení studijních skupin členů měřické skupiny, školní rok, titulek "Výuka v terénu z geodézie "
  • technická zpráva - úkol, pomůcky, datum, místo. počasí. seznam příloh,  ....
  • zápisník měřených úhlů a vzdáleností - vypočítaný a adjustovaný
  • zápisník technické nivelace - vypočítaný a adjustovaný
  • zápisník pro výpočet souřadnic bodů polygonového pořadu - výpočet souřadnic nových bodů. mezní odchylky, adjustace nebo protokol o výpočtu pol. pořadu
  • přehled měřické sítě - zákres polygonového pořadu, vyznačení souřadnicové soustavy - volba os. zápis měřených veličin - úhly a délky, označení polygonových bodů, vhodné měřítko
  • vyhotovení geodetických údajů jednotlivých polygonových bodů - název bodu, souřadnice. místopisný náčrtek s minimálně 3 mírami k pevným předmětům pro snadné vyhledání bodu, způsob stabilizace - viz vzorový zápisník
  • vytyčovací náčrt pravoúhlého objektu - zákres objektu a měřické sítě s vyznačením vytyčovaných prvků a parametrů kterými byl objekt zadán, tabulka s číselnými hodnotami vytyčovacích prvků, hodnoty oměrek pro kontrolu vytyčení
  • tachymetrický zápisník - vypočítaný a adjustovaný
  • měřický náčrt - dle platných předpisů
  • tachymetrický plán - dle platných předpisů
  • podélný profil - na mm papíře ve vhodném měřítku, dle platných předpisů

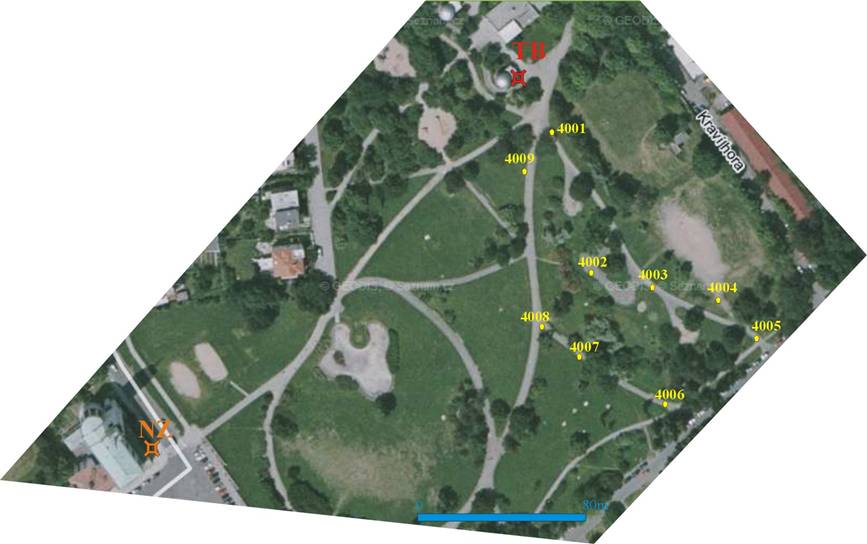

Situace a lokalizace polygonových bodů a výchozích bodů NZ a TB

TB- tíhový bod
NZ – nivelační značka
400x – body polygonu
