VUT, FAST, ústav TZB

Příklady grafických řešení - cvičení Vzduchotechnika IV. S

Cvičení č. 4 a 5

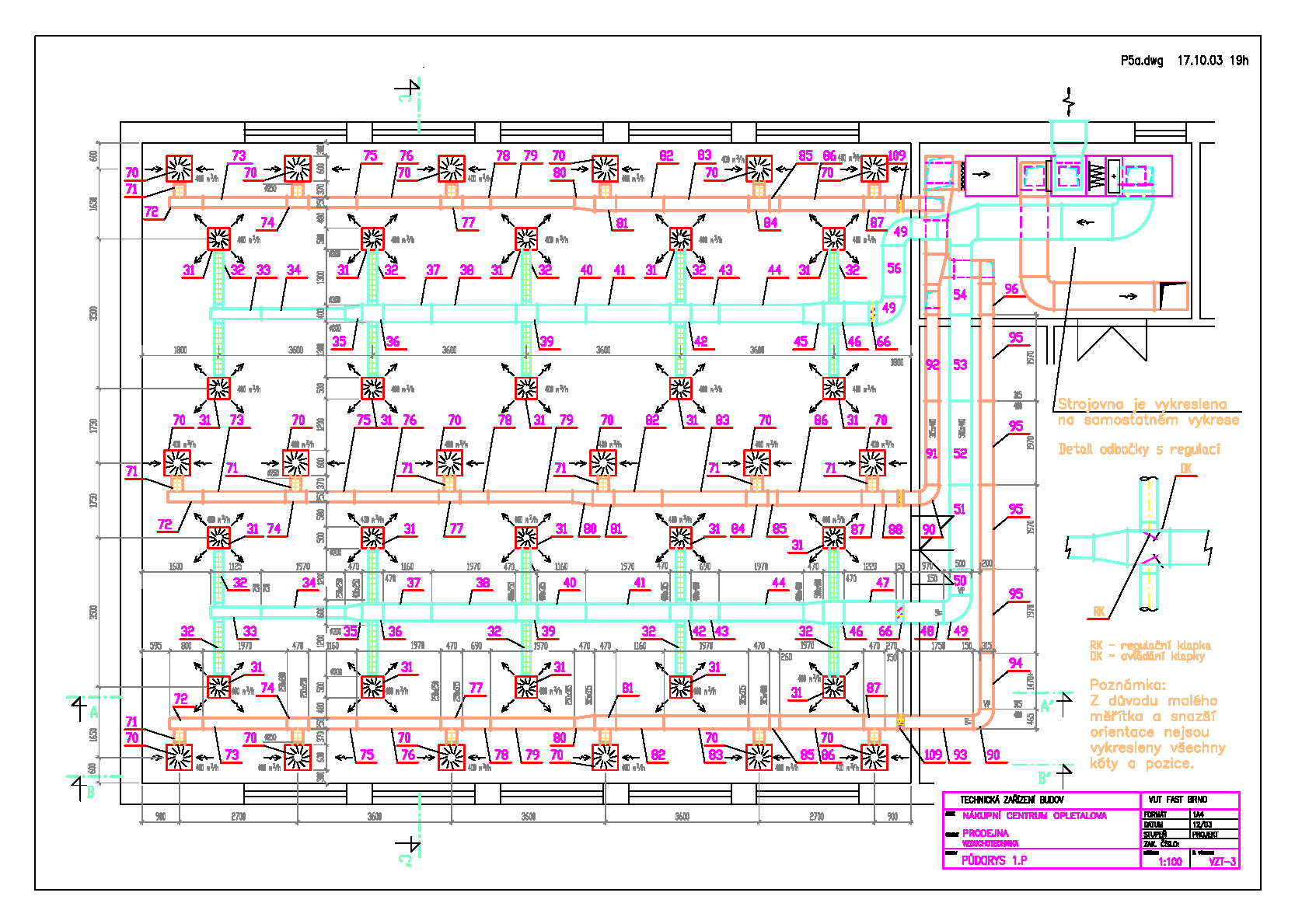

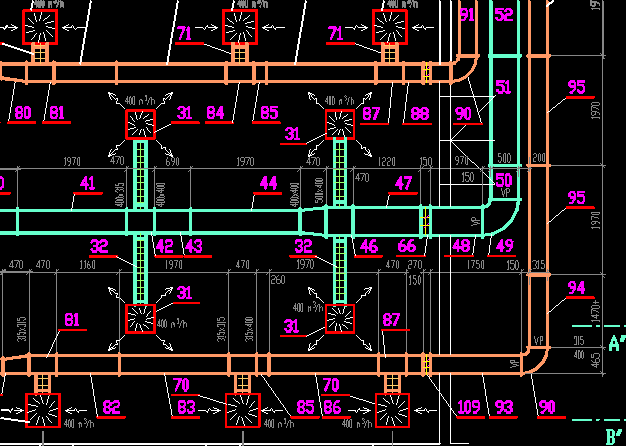

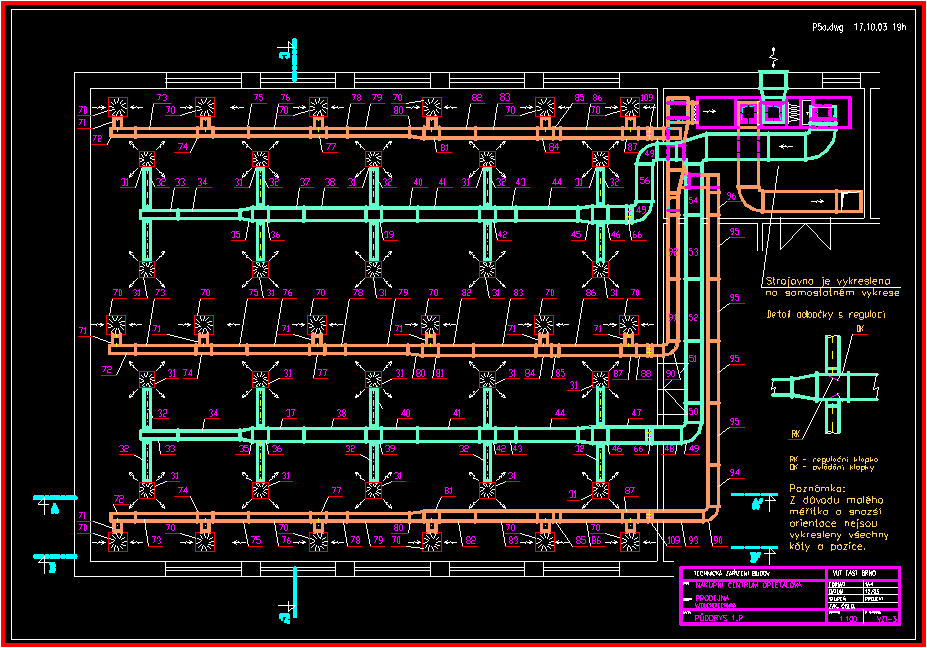

Nucené větrání, TV – Půdorys distribuční sítě - var. B - výkres č. 3. Koncové prvky - vířivé vyústě

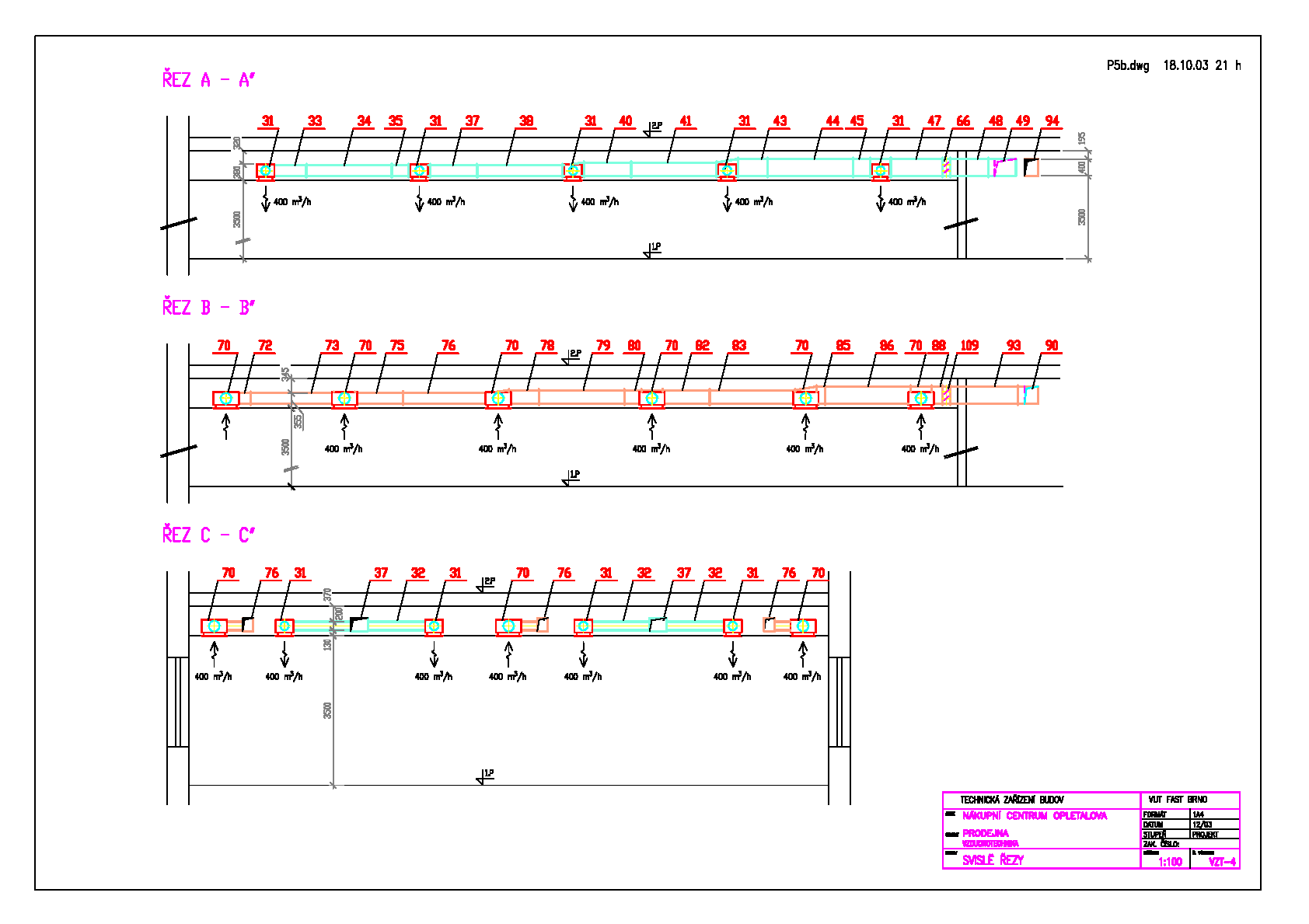

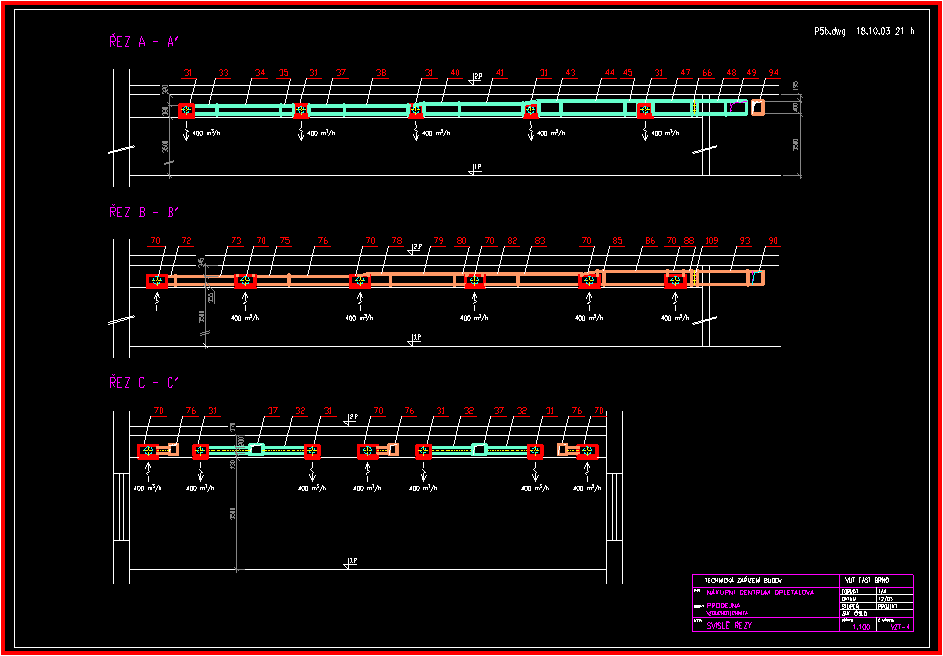

Nucené větrání, TV – Svislé řezy distribuční sítě - var. B - výkres č. 4. Koncové prvky - vířivé vyústě





GG/10/03
